Cum detectorii de margine găsi contururi
O margine este un loc unde luminozitatea sau culoarea se schimbă rapid. Detectorii scanează fiecare pixel, îl compară cu vecinii săi şi transformă aceste schimbări bruşte în linii. Metodele de mai jos toate începe de la această idee, dar ele măsoară schimbarea în moduri diferite, astfel încât aceeași fotografie poate deveni linii de cerneală subțire, o schiță creion moale, sau un contur de formă groasă.

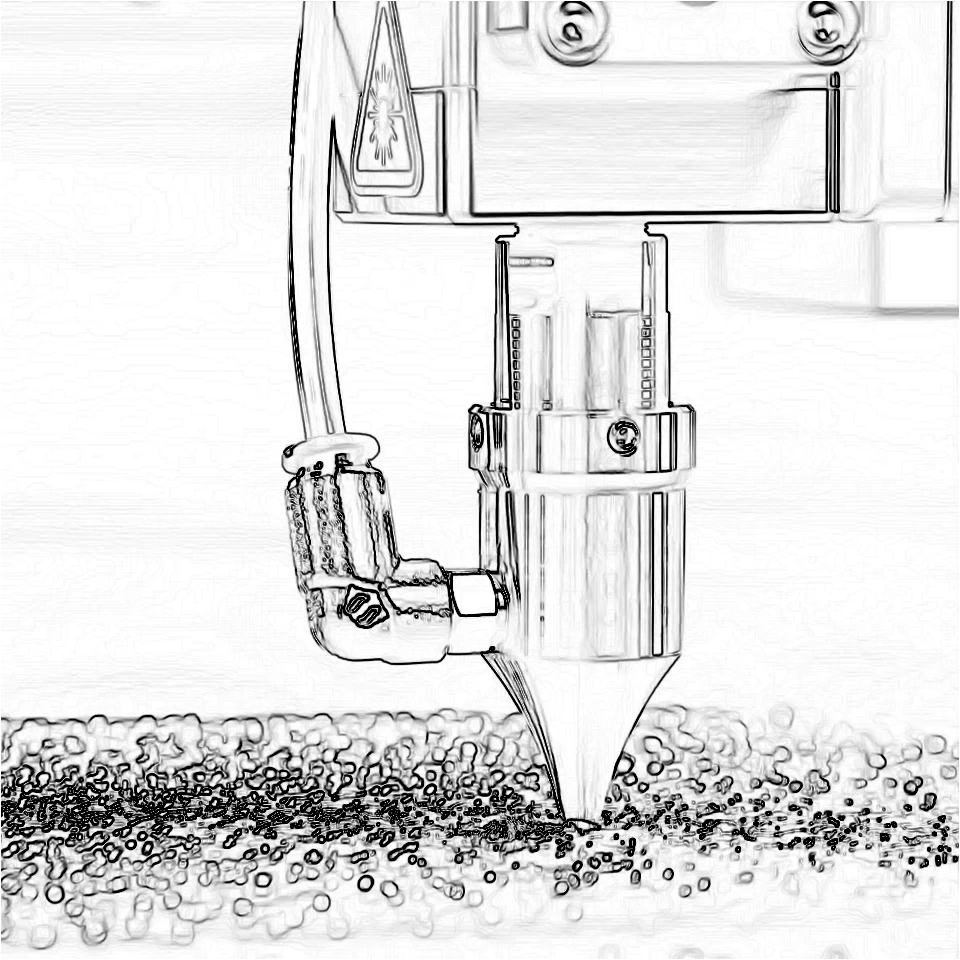

Găsiți muchii
Găsiți Edges convertește fotografia la griscale, apoi se aplică două boabe mici Sobel: unul arată la stânga. Combinându-le ca Schimbările puternice devin margini. PictorX inversează rezultatul implicit, astfel încât să obțineți linii întunecate pe un câmp de lumină Puteți păstra transparența astfel încât conturul stă peste orice este în spatele stratului.
Sobel
Sobel foloseste acelasi stanga si sus pana jos pana jos, dar masoara fiecare canal de culoare separat. Conturul păstrează un indiciu al culorilor originale în loc de o schiță gri plat. Comparativ cu Canny, Sobel este un gradient mai moale: marginile au grosime și cădere în loc de o linie binară cu un pixel. Invert este pe implicit pentru un aspect imprimant.

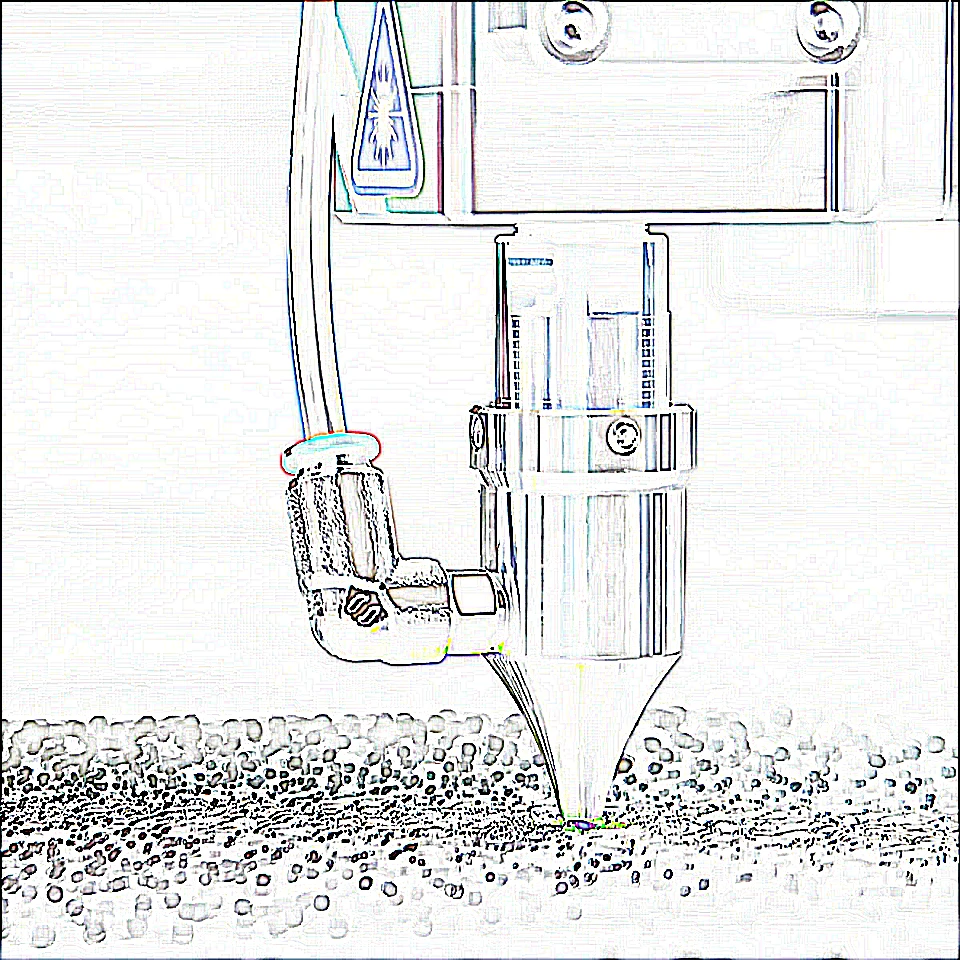

Laplace
Laplacianul se uită la al doilea derivat: nu numai că se schimbă raza de luminozitate? În cazul în care o margine este ascuțită, vârfurile de răspuns; zonele plate stau aproape zero. Rezultatul este inversat. Laplace de multe ori ridica textura mai fina decat Sobel

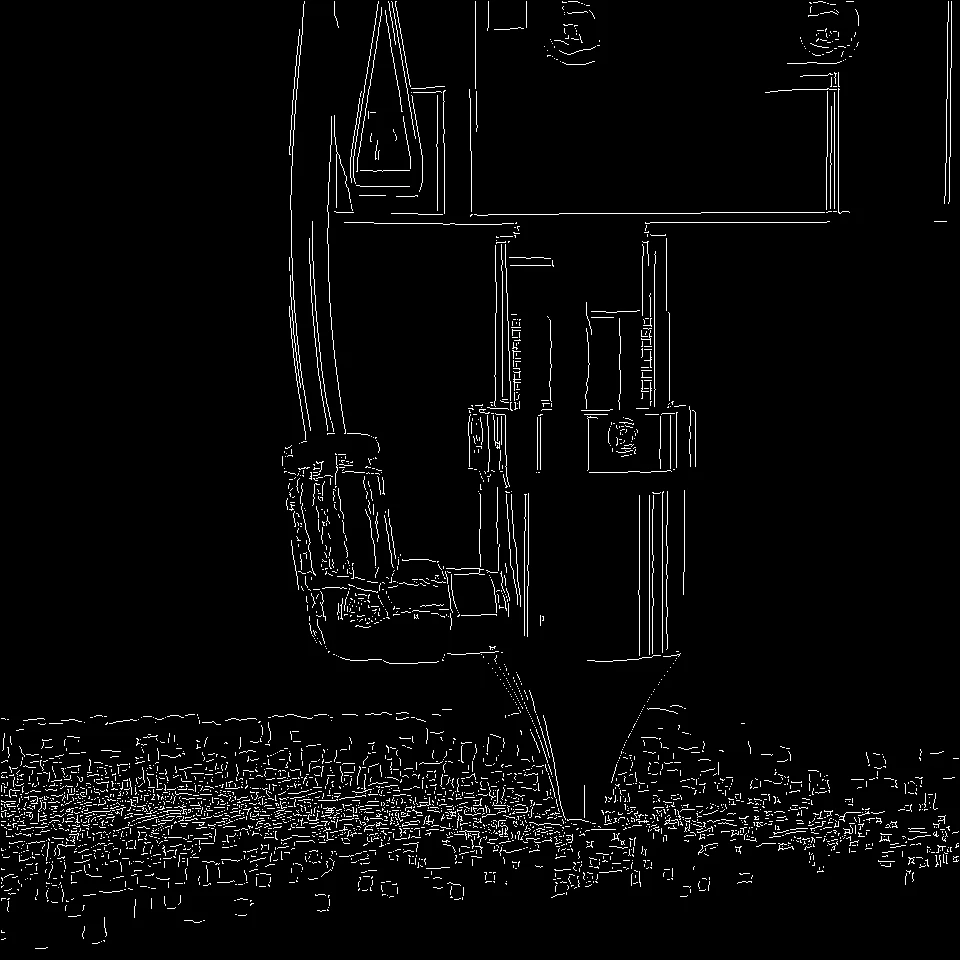

Canny
Canny este o conductă, nu un singur nucleu. Fotografia este transformată în gri şi înceţoşată astfel încât zgomotul să nu devină margini false. Un pas Sobel apoi găseşte puterea şi direcţia gradientului. Supresia nemaximală menţine doar creasta fiecărei margini, subţiind gradienţii laţi la o linie de un pixel. În cele din urmă, două praguri şi histereză decid ce rămâne: pixelii deasupra pragului ridicat sunt margini definite; pixelii între mici şi mari sunt păstraţi numai dacă se conectează la o margine determinată. Rezultatul este artă binară curată. Ridicați blur pentru a ignora textura; ridica pragul ridicat pentru a menține doar cele mai puternice contururi.
Margini strălucitoare
Edges luminos este culoarea Sobel fără inversiune: accidente vasculare cerebrale luminoase colorate pe un câmp întunecat. Fiecare canal RGB contribuie la strălucirea proprie, care se citeşte mai degrabă ca un contur de neon decât ca o artă de linie imprimată.

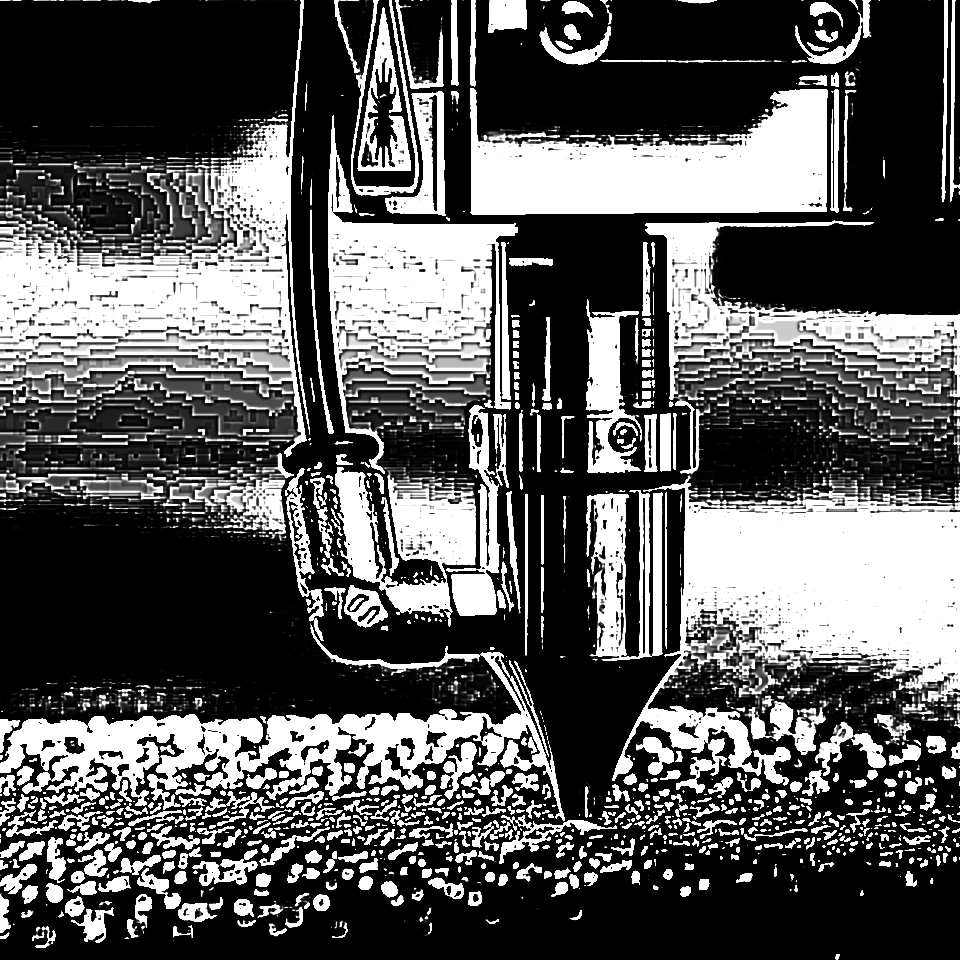

XDoG
XDoG (Extended Difference of Gaussians) compară două estompări ale aceleiași fotografii: o încețoșare ușor mai strânsă și una mai largă (aproximativ 1,6×). Scaderea acestora se face pe baza unei sume de contrast între aceste scale, unde un desen ar plasa un accident vascular cerebral. Un prag apoi transformă acea diferenţă în cerneală. Accidente vasculare cerebrale moi folosesc o cădere netedă (creion gri); accident vascular cerebral dur sunt negru sau alb. XDoG arată mai mult ca o schiță decât o hartă de margine științifică.

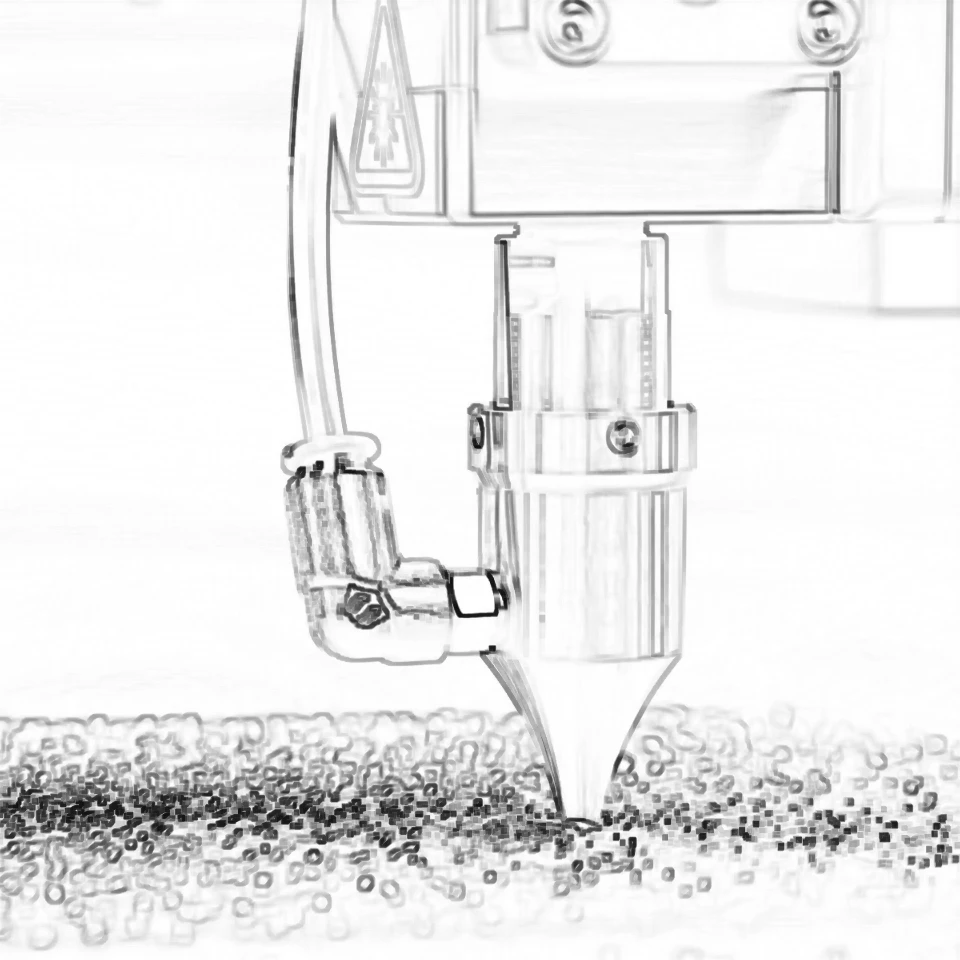

Gradient morfologic
Gradient morfologic nu utilizează nuclee derivate. Dilatează fotografia (fiecare pixel devine cel mai luminos vecin pe o rază) și o erodează (cel mai întunecat vecin), apoi scade. Restul este o bandă în jurul fiecărei forme, la fel de groasă ca raza. Care urmează silueta mai mult decât textura fină, astfel încât este util atunci când doriți un contur îndrăzneț în loc de fiecare rid.
Ce metodă ar trebui să folosesc?
Folosiţi Canny pentru contururi subţiri şi curate. Utilizați Find Edges sau Sobel atunci când doriți un aspect clasic foto-la-line cu unele cădere gri. Alegeți Laplace pentru textură suplimentară, Margini strălucitoare pentru culoare neon pe negru, XDoG pentru un creion sau schiță de cerneală, și Gradient Morphologic pentru contururi de formă mai groase. Puteți încerca fiecare privire de pe pagina efectelor Edge.
Întrebări frecvente
Ce este o margine într-o fotografie?
O margine este o schimbare bruscă în luminozitate sau de culoare. Detectoarele măsoară schimbarea la fiecare pixel şi transformă cele mai puternice schimbări în linii.
Cum este diferit Canny de a găsi Edges?
Găsi Edges (și Sobel) arată un gradient moale de rezistență margine. Canny estompează, subţiază aceste gradienti la culmi de un pixel, apoi foloseşte două praguri, astfel încât să rămână doar cele mai curate linii.
De ce Find Edges inversează fotografia?
In mod implicit, marginile devin linii intunecate pe un camp usor. Opriţi invers pentru margini luminoase pe negru.
Ce metodă seamănă cel mai mult cu o schiţă de creion?
XDoG. Compară două estompări şi atrage lovituri în care contrastul se află între aceste solzi, mai aproape de cerneală sau creion decât o hartă ştiinţifică de margine.
